Vermessung

Als Grundlage für die Planung von Bauprojekten bieten wir Ingenieurgeodäsie / -vermessung für die Erstellung 3-dimensionaler Kartografien an. Unsere Messungen weisen ein hohes Maß an Genauigkeit auf, die sowohl für die Planung und baubegleitende Qualitätssicherung von Projekten als auch für die Überwachung natürlicher Bewegungen genutzt werden. Die Aufnahmen und auch die Absteckungen erfolgen mit leistungsfähigen Tachymetern und GPS-Empfängern. Komplexe Strukturen erfassen wir mit einem 3D-Laserscanner, anschließend werden die Punktwolken vektorisiert und als Grundlage für objektbasierte Planung (z.B. BIM) aufbereitet.

Mehrere parallel arbeitende Messtrupps lassen auch die Bearbeitung großer Projekte zu, wie z.B. den Aufbau umfassender Kanaldatenbanken. Dank unserer umfangreichen Expertise in der Ingenieurgeodäsie erstellen wir präzise 3D-Abbildungen, die als solide Grundlage für Bauprojekte dienen. Unsere hochgenauen Messungen unterstützen sowohl die Planung und Qualitätssicherung von Projekten als auch deren effiziente Umsetzung vor Ort.

Mit leistungsfähigen Tachymetern und GPS-Empfängern führen wir exakte Aufnahmen und Absteckungen durch. Für komplexe Strukturen setzen wir einen hochmodernen 3D-Laserscanner ein, um georeferenzierte Punktwolken zu erfassen und anschließend zu vektorisieren. Diese Daten bilden die Grundlage für objektbasierte Planung und ermöglichen eine nahtlose Integration in BIM.

Unser engagiertes Team und unsere langjährige Erfahrung ermöglichen es uns, auch mehrere große Projekte parallel mit Hilfe unserer effizient arbeitenden Messtrupps erfolgreich umzusetzen.



Unsere Leistungen

  • Ingenieurvermessung
  • Deformationsvermessung
  • Einrichten von Lage- und Höhennetzen
  • Planungsbegleitende Vermessung

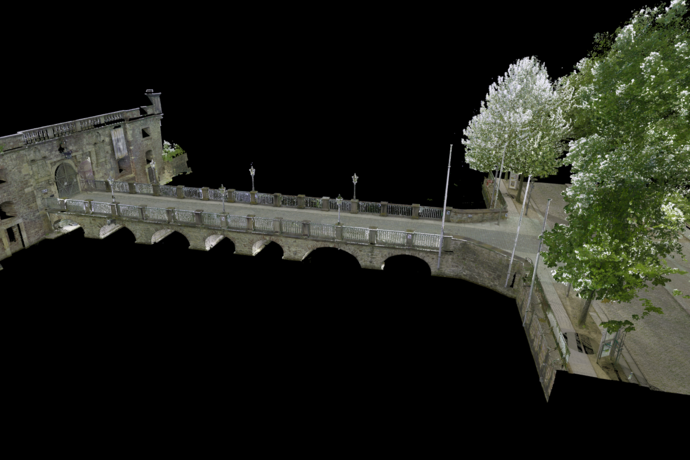

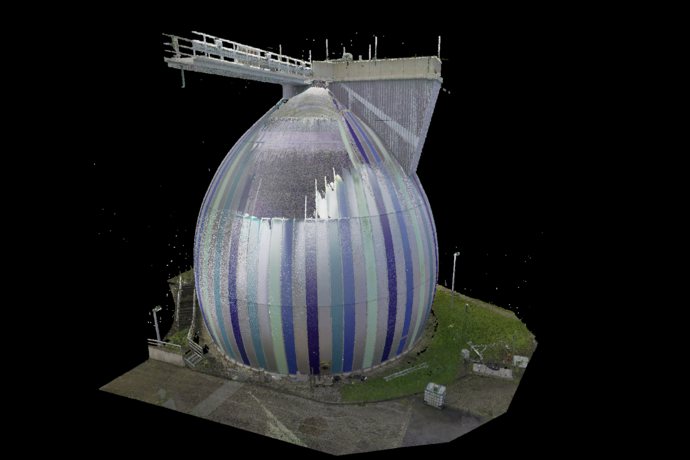

  • 3D Laserscanning
  • Lage- und Höhenpläne
  • Digitales Geländemodell
  • Netz- bzw. Koordinatenbestimmung
  • Achs- und Punktabsteckung
  • Bestandsaufnahme
  • Bauwerksüberwachung
  • Dokumentation
  • Bestandspläne
  • Kanalkataster
  • Leitungskataster

Referenzprojekte

Elbebrücke zwischen Darchau und Neu Darchau

Deutschland, Neu Darchau

Auftraggeber: Vössing Ingenieurgesellschaft mbH

Projektumfang: Vermessung für die Planung eines Brückenneubaus als Ersatz für eine bestehende Fährverbindung Auftraggeber

Ingenieurleistungen: Planungsbegleitende Vermessung

Der Landkreis Lüneburg verfolgt das Vorhaben eine feste Elbüberquerung herzustellen. Diese ist vorgesehen zwischen den Ortschaften Neu Dachau, südlich, und Darchau, nördlich der Elbe. Es besteht eine Fährverbindung zwischen diesen Orten und die nächstgelegenen festen Elbquerungen befinden sich derzeit etwa 31 km flussaufwärts und etwa 33 km flussabwärts von Neu Dachau (beides ca. 35 Minuten Fahrzeit). Das Ingenieurbüro Vössing, welches mit der Planung der Brücke und ihrer Zuwegung beauftragt ist, betraute uns mit der Durchführung der Entwurfsvermessung, als Grundlage für diese Planung. Im Vorfeld der Vermessung wurden bereits mehrere Varianten der Trasse ausgearbeitet, anhand derer im engen Austausch mit dem Auftraggeber der Vermessungskorridor bestimmt wurde. Unter Rücksichtnahme auf Brut- und Setzzeiten der in den nahegelegenen Biotopen angetroffenen Arten, wurden von Juni bis Juli 2021 ca. 39 ha vermessen. Für die Vermessung wurde ein Festpunktfeld erstellt, dessen Lage per GNSS (Global Navigation Satellite System) und Höhe durch ein präzises Nivellement bestimmt wurde. Die topografische Aufnahme erfolgte teils tachymetrisch bezogen auf das erstellte Festpunktfeld, teils per GNSS. Die erfassten Daten wurden mit dem Programm CARD/1 aufbereitet und mit dem „DGM1" (deutschlandweites Höhenmodell im 1-m-Raster) kombiniert. Als Ergebnis entstanden, neben Lageplänen, ein genaues Geländemodell und eine georeferenzierte Fotodokumentation.

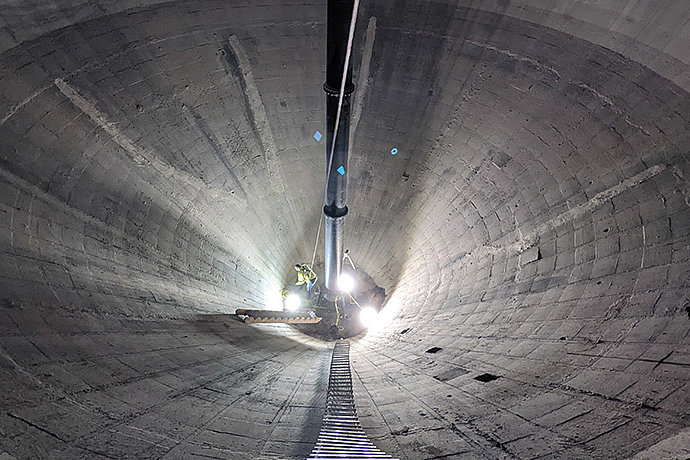

Bestandsvermessung des südlichen Faulturms der KA Gümmerwald

Deutschland, Seelze

Auftraggeber: SEH (Städtentwässerung Hannover)

Projektumfang: Bestandsvermessung nach Sanierung

Ingenieurleistungen: Laserscanning mit Aufbereitung der Daten

Im Zuge der turnusmäßigen Sanierung des südlichen Faulturms der KA Gümmerwald, sollte der aktuelle Zustand dokumentiert werden. Aufgrund der außergewöhnlichen Ausmaße des Gebäudes mit einem Innendurchmesser von 20m und einer Höhe von 38,30m, wurde beschlossen, das Gebäude sowohl innen als auch außen, auch im Hinblick auf BIM (Building Information Modeling), im Laserscanmessverfahren aufzunehmen. Zusätzlich bestand die Zielsetzung jeden Punkt der entstehenden Punktwolke in UTM zu koordinieren und deren Höhen in den amtlichen Raumbezug DHHN2016 zu integrieren. Zu diesem Zweck wurden die für das Laserscanverfahren üblichen optischen Zielmarken zusätzlich tachymetrisch bestimmt und in der Nachbereitung im Büro in den Laserscan integriert. Diese Herangehensweise hat den Vorteil, dass der Auftraggeber im Nachhinein nicht nur zwischen Punkten innerhalb dieser Punktwolke Messwerte abgreifen kann, sondern jeden beliebigen Punk dieser Wolke zu anderen Punkten oder Schlüsselstellen, des gesamten Abwassernetzes in Relation setzen kann, die in Lage und Höhe erfasst sind. Zusatzinformationen wie Rohrdurchmesser, Material, Ausführung und Detailfotos lassen sich den einzelnen Punkten anfügen.
