Ersatzneubau der Brücke an der Felsenmühle
Deutschland, Thale, OT Neinstedt
Auftraggeber
Stadt Thale
Projektumfang
Vorplanung Ausschreibung 1-Feldbrücke aus Stahlbeton Tiefgründung auf Spundwänden
Ingenieurleistungen
Entwurfsplanung Ausführungsplanung Tragwerksplanung
Kompetenzfelder
Konstruktiver Ingenieurbau
Die Stadt Thale plante die vorhandene Gewölbebrücke zur Felsenmühle über den Mühlgraben im Ortsteil Neinstedt abzubrechen und durch eine Stahlbetonbrücke zu ersetzen.
Das vorhandene Bauwerk wurde um 1919 errichtet und war als einfeldrige Gewölbebrücke aus Kunststeinmauerwerk, Ziegel, Beton und Stahlbeton ausgebildet. Die Brücke hatte eine Gesamtlänge von ca. 8,00 m und eine Breite von ca. 3,00 bis 3,50 m. Die lichte Weite betrug in der Kämpferlinie ca. 4,50 m, der Abstand zwischen Grabensohle und Gewölbescheitel ca. 1,40 m.

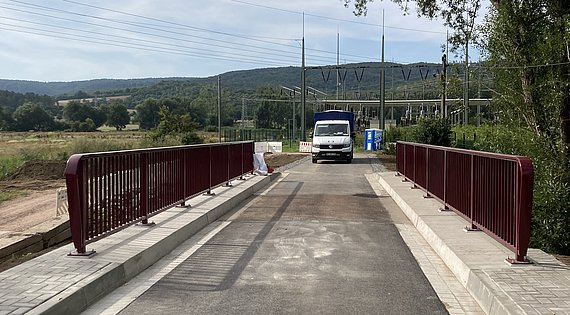

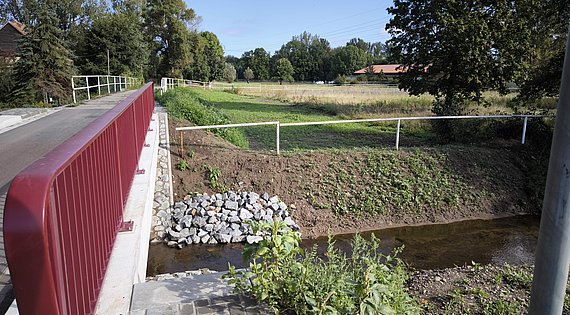

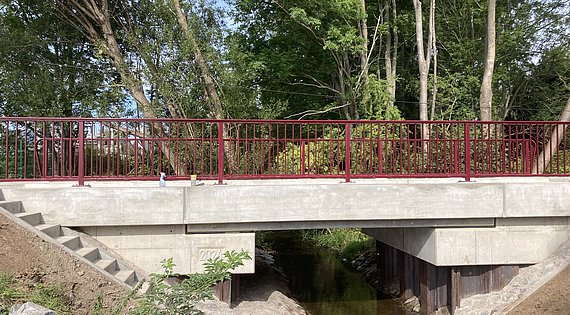

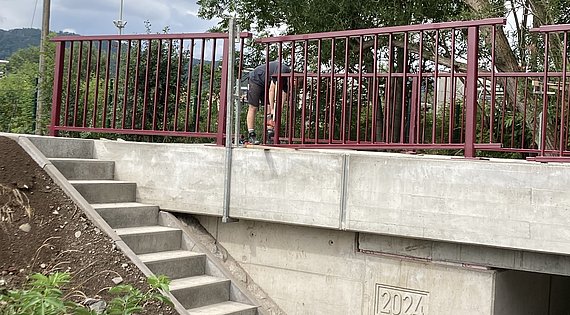

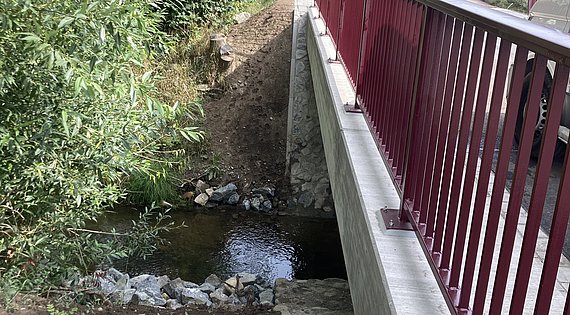

Das bestehende Bauwerk wird durch eine Stahlbetonbrücke aus Stahlbetonfertigteilen und Ortbeton ersetzt. Die neue Brücke erhält eine senkrechte lichte Weite von 3,25 m sowie Kappen gemäß Kap. 6. Die Breite zwischen den Borden beträgt 3,50 m, zwischen den Geländern 4,50 m.

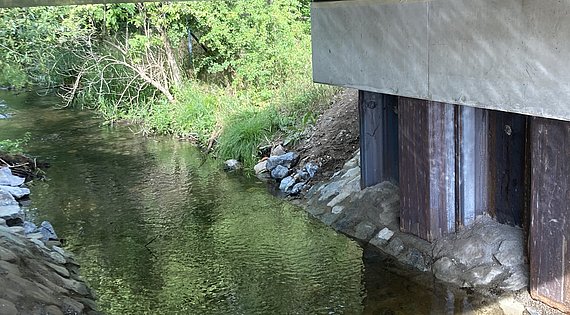

Die Gründung des neuen Bauwerks erfolgt auf einer Spundwandgründung.
