Neubau der Geh- und Radwegbrücke über die Ortsumgehung B3

Die Niedersächsische Landesbehörde für Straßenbau und Verkehr (NLStBV) plante die Fortführung der Ortsumgehung Celle im Zuge der Bundesstraße B 3. Im Rahmen der Baumaßnahme plante die Stadt Celle die Überführung des bestehenden Radweges im Zuge des Altenhäger Kirchweges über die neu entstehende Ortsumgehung.

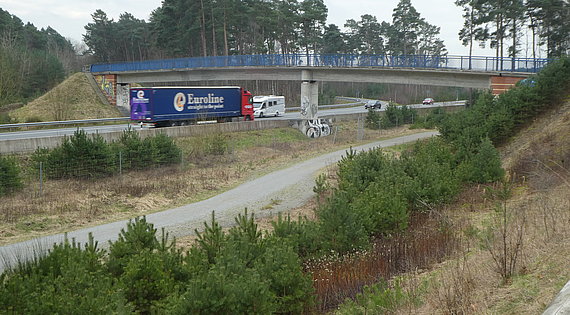

Hierfür ist der Neubau einer Geh- und Radwegbrücke erforderlich. Das Bauwerk wird als zweifeldrige Spannbetonbrücke in Form eines einstegigen Plattenbalkens ausgeführt. Die Einzelstützweiten betragen 28,50 m und 21,50 m, die Gesamtlänge zwischen den Endauflagern 50,00 m. Die Gesamtlänge des Bauwerks bis zur Hinterkante der Kammerwand beträgt 52,60 m.

Die Bauwerksbreite beträgt 4,50 m. Zwischen den 1,30 m hohen Geländern ist eine nutzbare Breite von 4,00 m vorgesehen. Die kleinsten lichten Höhen über der Ortsumgehung betragen 5,02 m. Der Kreuzungswinkel beträgt 66,66 gon.

Die Bemessung erfolgt für die Verkehrskategorie Geh- und Radwegbrücke nach DIN EN 1991 in Verbindung mit ARS 22/2012. Zusätzlich wird ein Dienstfahrzeug mit einem zulässigen Gesamtgewicht von 120 kN als außergewöhnliche Einwirkung berücksichtigt.

Während der Bauzeit wird der bestehende Radweg gesperrt. Für den Fuß- und Radverkehr wird eine entsprechende Umleitungsstrecke eingerichtet.

Bauwerksdaten
Bauart: Geh- und Radwegbrücke
Einzelstützweiten: 28,50 m / 21,50 m
Gesamtlänge zwischen den Endauflagern: 50,00 m
Lichte Weiten: 27,20 m / 20,20 m
Kleinste lichte Höhe: 5,02 m
Kreuzungswinkel: 66,66 gon
Breite zwischen den Geländern: 4,00 m
Brückenfläche: 200,00 m²
